Komplexní průvodce mikro motorickými skořápkami: Materiály, design a aplikace

Pochopení základní funkce mikro motoru

V srdci nespočetných miniaturních zařízení leží mikro motor, zázraky inženýrství, které přeměňuje elektrickou energii na přesný mechanický pohyb. Zatímco interní komponenty, jako je armatura, magnety a kartáče, často věnují největší pozornost, externí pouzdro hraje stejně kritickou roli. The Shell mikro motoru je mnohem více než jednoduchý obal; Jedná se o multifunkční komponentu, která zajišťuje integritu, výkon a dlouhověkost motoru. Tato část se ponoří do základních účelů skořepiny a zjistí, proč je její návrh a výběr materiálu pro jakoukoli aplikaci prvořadý.

Primární role a odpovědnosti

Shell mikro motoru je pověřen rozmanitou sadou povinností, které přímo ovlivňují provoz motoru. Za prvé, poskytuje klíčovou strukturální podporu a bydlení a udržuje přesné zarovnání vnitřních komponent. Jakékoli nesoulad, dokonce i v mikroskopickém měřítku, může vést ke zvýšenému tření, vibracím a předčasnému selhání. Za druhé, skořápka působí jako první obranná linie proti vnějším kontaminantům. Prach, vlhkost a další částice mohou být devastující k jemným vnitřům motoru, což vede k zkratům, zablokování a korozi. Dobře utěsněný skořápka zabraňuje těmto prvkům vstoupit do systému.

Shell navíc hraje v tepelné správě zásadní roli. Během provozu motory generují teplo v důsledku elektrické odolnosti a mechanického tření. Pokud toto teplo není účinně rozptýleno, může to vést k přehřátí, což degraduje izolaci, demagnetizuje permanentní magnety a nakonec způsobí vyhoření motoru. Shell slouží jako chladič a přenáší tepelnou energii od jádra a do okolního prostředí. Konečně, skořápka poskytuje elektromagnetické stínění, obsahující magnetické pole motoru, aby se zabránilo rušení s citlivými elektronickými komponenty v okolí a chránilo motor před vnějším elektromagnetickým šumem.

Dopad designu skořápky na celkový výkon

Návrh skořepiny je neoddělitelně spojen s celkovými charakteristikami výkonu motoru. Jeho velikost a hmotnost přímo přispívají k setrvačnosti motoru a následně k zrychlení a zpomalení citlivosti. Tepelná vodivost materiálu určuje, jak se účinně rozptýlí teplo, což ovlivňuje nepřetržitý pracovní cyklus motoru a maximální výstup točivého momentu. Strukturální rigidita ovlivňuje schopnost motoru tlumit vibrace a snižovat akustický hluk, kritický faktor v aplikacích, jako jsou zdravotnické prostředky nebo zvukové zařízení. Proto výběr správné skořápky není promyšleným, ale základní součástí procesu návrhu motoru, který diktuje hranice výkonu.

Výběr optimálního materiálu pro vaše mikro motorové pouzdro

Výběr správného materiálu pro a Mikro motorové pouzdro je složité rozhodnutí, které vyrovnává mechanické, tepelné, elektrické a ekonomické faktory. Materiál diktuje hmotnost motoru, trvanlivost, schopnosti rozptylu tepla a náklady. Neexistuje žádné univerzální řešení; Optimální volba je zcela závislá na specifických požadavcích aplikace. Tato část zkoumá nejběžnější použité materiály a porovnává jejich vlastnosti, které vás povedou k informovanému výběru.

Běžné materiály a jejich vlastnosti

V krajině materiálů pro mikro motorové skořápky dominují kovy a plasty, z nichž každá má vlastní zřetelné výhody a omezení.

Kovové slitiny: hliník a nerezová ocel

Kovové pouzdra, zejména ty, které jsou vyrobeny z hliníkových slitin a nerezové oceli, jsou známé svou vynikající silou a rozptylem tepla.

• Hliníkové slitiny: Oceněna za jejich vysokou tepelnou vodivost, nízkou hustotu (z nich je lehká) a dobrou odolnost proti korozi. Hliník se často používá v aplikacích, kde je řízení tepla prioritou, například u vysokorychlostních nebo kontinuálních motorů. Je však obecně dražší než plast a může být náročnější vyrábět do komplexních tvarů.
• Nerez: Nabízí vynikající mechanickou sílu, tvrdost a výjimečnou odolnost proti korozi. Je to materiál volby pro motory působící v drsném, korozivním prostředí nebo ty, které vyžadují extrémní strukturální integritu. Kompromisy jsou jeho výrazně vyšší hmotnost a nižší tepelná vodivost ve srovnání s hliníkem.

Inženýrské plasty a kompozity

Pokročilé polymery a kompozitní materiály se staly stále populárnějšími kvůli jejich všestrannosti, efektivitě nákladů a jedinečným vlastnostem.

• PBT (polybutylen tereftalát) a nylon: Tyto termoplasty nabízejí dobrou elektrickou izolaci, vysokou mechanickou pevnost a slušnou chemickou odolnost. Jsou lehké, levné na hromadné vyrábění pomocí injekčního formování a lze je snadno integrovat s jinými komponenty. Jejich primární nevýhodou je nižší tepelná vodivost, která může být omezujícím faktorem pro aplikace vysoce výkonných.
• PPS (polyfenylensulfid): Vysoce výkonný plast známý pro svou výjimečnou tepelnou stabilitu, chemickou odolností a inherentní zpomalení hoření. Je vhodný pro motory, které čelí vysokým teplotám a agresivním chemickému prostředí.

Tabulka porovnání materiálu

Následující tabulka poskytuje jasné, vedle sebe srovnání klíčových vlastností těchto společných materiálů, ilustrující inherentní kompromisy, které musí designéři vytvořit.

Materiál	Tepelná vodivost	Hustota (hmotnost)	Odolnost proti korozi	Náklady	Ideální aplikace
Hliníková slitina	Vysoký	Nízký	Dobrý	Středně vysoká	Vysoký-speed drones, precision instruments
Nerez	Střední	Vysoký	Vynikající	Vysoký	Zdravotnické prostředky, automobilové systémy
PBT/Nylon	Nízký	Velmi nízké	Spravedlivé k dobrému	Nízký	Spotřební elektronika, spotřebiče pro domácnost
PPS	Nízký	Velmi nízké	Vynikající	Střední	Podváděcí automobilová, chemická čerpadla

Jak ukazuje tabulka, hliník poskytuje nejlepší tepelný výkon, ale za vyšší náklady as mírnou hmotností. Nerezová ocel nabízí bezkonkurenční odolnost v těžkých podmínkách, ale je těžká. Plasty jsou lehké a levné, ale při rozptýlení tepla. Volba nakonec závisí na tom, který je vlastnost nejdůležitější pro zamýšlené použití motoru.

Klíčové úvahy o designu pro vysoce výkonné motorické pouzdra

Navrhování a vysoce výkonné krytiny mikro motoru Vyžaduje pečlivý přístup, který přesahuje jednoduše uzavírání komponent. Zahrnuje holistický inženýrský proces zaměřený na optimalizaci tepelného řízení, strukturální mechaniky, výrobní a integraci. Vysoce výkonné pouzdro je to, co odděluje spolehlivý, efektivní a dlouhodobý motor od průměrného. Tato část rozděluje kritické faktory, které musí inženýři během fáze návrhu řešit.

Strategie tepelného řízení

Efektivní rozptyl tepla je pravděpodobně nejdůležitějším aspektem navrhování pro vysoký výkon. Nadměrné teplo je primárním nepřítelem životnosti motoru. Prostřednictvím návrhu bydlení lze použít několik strategií k boji proti tomuto.

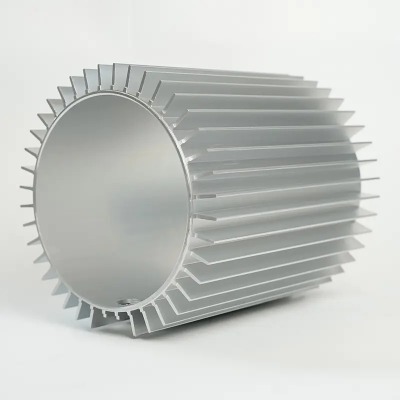

• Integrované chladiče: Navrhování vnějšího povrchu pouzdra s ploutvemi nebo hřebeny výrazně zvyšuje povrchovou plochu vystavenou vzduchu a dramaticky zlepšuje konvektivní přenos tepla. Toto je běžný rys v hliníkových pouzdrech pro bezkartáčové motory.
• Materiály tepelného rozhraní (TIMS): Použití tepelně vodivých tuků nebo podložek mezi vnitřním jádrem motoru a skořápkou bydlení zajišťuje účinný tepelný přenos ze zdroje tepla do tepelného rozlišení.
• Výběr materiálu: Jak již bylo dříve diskutováno, výběr materiálu s vysokou tepelnou vodivostí, jako je hliník, je zásadní pro aplikace s vysokým tepelným zatížením.
• Správa toku vzduchu: Konstrukce pouzdra může začlenit průduchy nebo kanály, aby se řídilo chladicí proudění vzduchu přes motor. To však musí být vyváženo s potřebou ochrany vstupů (např. Hodnocení IP).

Strukturální integrita a tlumení vibrací

Bydlení musí být dostatečně rigidní, aby se zabránilo deformaci při zatížení, což by nesprávně vyrovnal vnitřní komponenty a způsobilo selhání. To zahrnuje provádění strukturální analýzy (jako je analýza konečných prvků nebo FEA) k identifikaci a posílení slabých bodů. Současně musí bydlení účinně tlumit vibrace generované samotným motorem. Nadměrné vibrace vede k šumu, opotřebení na součásti a selhání pájecích kloubů. Techniky návrhu zahrnují:

• Přidání strategických žeber ke zvýšení tuhosti bez přidání podstatné hmotnosti.
• Začlenění materiálů nebo montáže pro tlumení vibrací mezi motorem a vnější strukturou.
• Zajištění přesného přizpůsobení mezi komponenty, aby se zabránilo chrastí a mikropojení.

Výrobní techniky a tolerance

Zvolený výrobní proces je diktován materiálem a složitostí designu. Kovové pouzdra jsou obvykle umírající nebo obrobeny, což umožňuje vysokou přesnost a vynikající tepelné vlastnosti, ale za vyšší náklady. Plastová pouzdra jsou téměř výhradně lisována, což je vysoce efektivní pro vysoké objemy a umožňuje neuvěřitelně složité a integrované tvary. Bez ohledu na metodu je udržování těsných tolerancí rozhodující pro zajištění správného zarovnání ložiska, meshingového zařízení (pokud je to použitelné) a celkovou konzistenci sestavení. Konstrukční přístup pro výrobu výroby (DFM) je nezbytný, aby se zabránilo funkcím, které jsou nemožné nebo neúměrně nákladné vyrábět.

Zkoumání různých typů přesných mikro motorů

Svět Precision Micro Motor Enclosures je rozmanitý, s různými vzory přizpůsobenými tak, aby vyhovovaly konkrétním provozním a environmentálním potřebám. Typ krytu přímo ovlivňuje úroveň ochrany motoru, metodu chlazení a celkovou vhodnost aplikace. Porozumění těmto typům je zásadní pro výběr správného motoru pro úlohu. Tato část zkoumá nejběžnější typy krytu, od otevřeného rámu až po plně uzavřené jednotky.

Otevřené rámové přílohy

Otevřený rámeček, jak název napovídá, nabízí nejmenší množství ochrany. Obvykle se skládá ze základního strukturálního rámce, který drží komponenty motoru na místě, ale vystavuje armaturu a vinutí pod širým nebem.

• Výhody: Primární výhodou je výjimečné chlazení v důsledku maximální expozice okolnímu vzduchu. Tento design je také nejjednodušší a nejméně nákladná výroba.
• Nevýhody: Poskytuje prakticky žádnou ochranu proti prachu, vlhkosti nebo fyzickému kontaktu. Tyto motory jsou vysoce citlivé na poškození cizími předměty a jsou nevhodné pro jakékoli prostředí, které není čisté a suché.
• Aplikace: Primárně se používá v laboratorních nastaveních, vývoji prototypu nebo ve větších uzavřených systémech, kde samotné externí zařízení poskytuje nezbytnou ochranu.

Úplně uzavřené nevolné (Tenv) uzavřené plochy

Obrany TENV představují významný krok v ochraně. Motor je zcela utěsněn v rámci skořápky, což zabraňuje volné výměně vzduchu mezi vnitřkem a vnějším motorem.

• Výhody: Nabízí vynikající ochranu před prachem, nečistotami a drobnou expozicí vlhkosti (např. Spřísnutí). Je robustnější než design otevřeného rámu.
• Nevýhody: Disipace tepla je méně efektivní, protože se spoléhá pouze na vedení skrz skořepinu a konvekci z vnějšího povrchu. To může omezit hustotu výkonu motoru a kontinuální pracovní cyklus.
• Aplikace: Široce používané v zařízeních, čerpadlech, ventilátorech a dalších aplikacích, kde může operační prostředí obsahovat vzdušné kontaminanty.

Úplně uzavřený ventilátor chlazený (TEFC) a vodotěsné kryty

Pro náročnější aplikace jsou vyžadovány ještě specializovanější přílohy.

• TEFC: Tento design je podobný TENV, ale zahrnuje externí ventilátor namontovaný na hřídeli motoru. Tento ventilátor fouká vzduch přes exteriér pouzdra, což výrazně zvyšuje konvekční přenos tepla a umožňuje vyšší výkon než standardní tenv motor.
• Vodotěsné/IP67 kryty: Jedná se o vysoce specializované kryty TENV navržených s pokročilými těsnicími technikami (např. Těsnění, Oboření O, uzavřené konektory), které odolávají ponoření do vody nebo vystavení vysokotlakým tryskáním. Vyznačují se jejich hodnocením vysoké ochrany (IP), jako je IP67 nebo IP68.

Postup z otevřeného rámu do vodotěsných krytů ukazuje jasný kompromis: Zvyšování ochrany téměř vždy přichází s kompromisem tepelného výkonu a zvýšením nákladů a složitosti. Výběr musí být založen na důkladném porozumění operačnímu prostředí.

Průvodce po zvyku Shell mikro motoru Výrobní procesy

Pokud řešení off-the-shelf nesplňuje specifické požadavky na aplikaci, cesta Vlastní výroba mikro motoru se stává nezbytným. Tento proces zahrnuje vytvoření jedinečného bydlení přizpůsobeného přesnému rozměru, materiálu a výkonnostním specifikacím. Zapojení do vlastní výroby umožňuje optimalizaci, která je nemožná u standardních dílů, ale vyžaduje hluboké pochopení dostupných procesů a jejich důsledků. Tato příručka prochází primárními výrobními trasami pro vlastní skořápky.

Vstřikování formování pro plastové skořápky

Lisování vstřikování je dominantním procesem pro plastové motorické poulita produkující hromadku. Zahrnuje topné plastové pelety, dokud se roztaví a poté je vstříkne pod vysoký tlak do přesné kovové dutiny kovové formy.

Fáze vstřikování:

1. Návrh a výroba nástrojů: Prvním a nejkritičtějším krokem je vytvoření formy (nebo „nástroje“). Jedná se o složitý, drahý a časově náročný proces zahrnující CNC obrábění tvrzené oceli nebo hliníku. Konstrukce musí odpovídat za smrštění materiálu, chladicí kanály a vyhazovací mechanismy.
2. Cyklus formování: Cyklus zahrnuje uplatnění plísní zavřené, vstřikování roztaveného plastu, držení tlaku, aby zabalila dutinu, ochladilo část, otevírá formu a vysunutí hotové části. Tento cyklus může trvat sekundy až minuty.
3. Posvoření: Po vyhazování mohou části vyžadovat ořezávání přebytečného plastu (blesku) a jakékoli sekundární operace, jako jsou klepání na otvory nebo přidání vložek.

Výhody: Extrémně vysoká míra produkce, vynikající opakovatelnost, nízké náklady na část při vysokých objemech a schopnost vytvářet složité geometrie s vysokou přesností.
Nevýhody: Výjimečně vysoké počáteční náklady na nástroje, dlouhá dodací lhůta pro výrobu nástrojů a ekonomická neuvěřitelnost pro produkci s nízkým objemem.

Die Casting a CNC obrábění pro kovové skořápky

U kovových pouzder jsou dva hlavní procesy lití a obrábění CNC.

• Die Casting: Podobné v zásadě jako injekční formování, ale pro kovy. Roztavený kov (např. Hliník nebo slitina zinku) je nucen pod vysokým tlakem do ocelové formy. Je ideální pro výrobu vysokých objemu složitých, tenkostěnných kovových částí s dobrou povrchovou úpravou a rozměrovou stabilitou. Zatímco nástroje je drahé, náklady na část jsou pro vysoké objemy nízké.
• CNC obrábění: Subtraktivní proces, kde je pevný blok kovového (nebo plastu) tvarován počítačově řízenými řezacími nástroji, které odstraňují materiál. Tento proces je neuvěřitelně univerzální a přesný, schopný vyrábět díly s extrémně těsnými tolerancemi a složitými rysy. Je ideální pro prototypy, produkci s nízkým objemem a části, které vyžadují vyšší sílu než odlitky. Hlavní nevýhody jsou vyšší náklady na část (v důsledku odpadního materiálu a delší doby cyklu) a některá geometrická omezení ve srovnání s odléváním.

Výběr správného procesu

Rozhodnutí mezi těmito procesy je primárně poháněno třemi faktory: objem, materiál a složitost.

• Objem: Vysoký objem (10 000 dílů) upřednostňuje vstřikování nebo lití zemřít navzdory vysokým nákladům na nástroje. Nízký objem (1 - 1 000 dílů) dělá CNC obrábění výchozí volby.
• Materiál: Požadovaný materiál tento proces často diktuje. Většina plastů je injekční lisovaná, zatímco kovy jsou umírající nebo obrobeny.
• Složitost a přesnost: Vysoce složité tvary jsou nejlépe dosaženy formováním nebo lití. Díly vyžadující nejvyšší možnou přesnost a sílu jsou často obrobeny.

Navigace na vlastní výrobě vyžaduje úzkou spolupráci se zkušenými výrobními inženýry, aby si vybrali nákladově nejefektivnější a technicky nejvhodnější proces pro aplikaci.

Údržba a odstraňování problémů s odolnými mikro motorovými kryty

Zajištění dlouhodobého zdraví mikro motoru zahrnuje proaktivní údržbu a vychytralé řešení problémů v externím systému ochrany. A odolné mikro motorové pouzdro je navržen tak, aby vydržel, ale není nezničitelný. Pochopení toho, jak se o to starat a identifikovat příznaky selhání, může zabránit katastrofickým rozpadům motorů a výrazně prodloužit životnost. Tato závěrečná část poskytuje praktický průvodce pro uživatele a techniky.

Rutinní kontrola a preventivní údržba

Pravidelný plán údržby je nejlepší obranou proti neočekávaným selháním. Důraz by se měl zaměřit na vnější stav a výkon motoru.

• Vizuální kontrola: Pravidelně kontrolujte pouzdro, zda není známky fyzického poškození, jako jsou praskliny, promáčknutí nebo hluboké škrábance. Ty mohou ohrozit úroveň strukturální integrity a ochrany. Hledejte známky koroze, zejména na kovových krytech, které mohou materiál oslabit a vést k otvorům.
• Čištění: Udržujte motorové pouzdro čisté a bez trosek. Pro motory Tenv a TEFC se ujistěte, že chladicí ploutve a čepele ventilátoru (pokud jsou přítomny) nejsou ucpané nečistotami, protože to vážně naruší rozptyl tepla. Použijte měkký kartáč nebo nízkotlaký stlačený vzduch a dávejte pozor, abyste nepoškodili žádné komponenty.
• Zkontrolujte těsnění a těsnění: U motorů hodnocených jako nepromokavé nebo prachotěsné, pravidelně kontrolujte integritu těsnění, těsnění a kabelových žláz. Tyto materiály se mohou v průběhu času degradovat v důsledku tepla, ozonu nebo mechanického napětí a rozbití těsnění.
• Tepelné monitorování: Pro pravidelnou kontrolu provozní teploty motoru použijte infračervený teploměr nebo tepelnou kameru. Postupné zvyšování teploty v průběhu času může naznačovat, že chladicí ploutve v ucpávání, vnitřní tepelná cesta je degradována nebo selhává ložisko a generuje extra teplo.

Běžné problémy a diagnostické kroky

Pokud je problém podezřelý, je klíčový systematický přístup k diagnostice.

• Přehřátí: Pokud se motor přehřívá, může to být vnější (ucpané chladicí ploutve, fungující ve vysoké teplotě okolí) nebo vnitřní (nosné opotřebení, elektrická porucha). Nejprve zkontrolujte a vyčistěte vnější část pouzdra. Pokud problém přetrvává, chyba je pravděpodobně vnitřní.
• Fyzické poškození: Musí být vyměněno prasklé nebo pronásledované pouzdro. Dokonce i malá trhlina může umožnit vstoupit škodlivé kontaminanty, což vede k vnitřní korozi nebo elektrickým šortkám.
• Hluk a vibrace: I když často je to vnitřní problém, nadměrný hluk nebo vibrace může být někdy způsoben volným upevněním pouzdra nebo cizím objektem ovlivňujícím externí ventilátor (na motoru TEFC). Zajistěte, aby byl veškerý montážní hardware těsný a vnější dráha proudění vzduchu je jasná.
• Ztráta výkonu: Pokud se motor zdá méně výkonný nebo boje při zatížení, zvažte, že přehřátí v důsledku špatného rozptylu tepla z pouzdra by mohlo způsobit, že by se vnitřní elektronika deterovala (snížila sílu), aby se chránila.

Integrací těchto postupů údržby a řešení problémů lze zachovat integritu mikro motorového pouzdra, což zajišťuje, že nadále poskytuje spolehlivou ochranu citlivých komponent uvnitř, čímž se maximalizuje investice do zařízení.
